Granier74 : 1er drone

[Beach]

Par contre. ... l'antenne du vtx est une antenne baton... a éviter. Achete un antenne correcte.
Le problème avec les baton c'est que le signal s'arrête d'un coup alors que les circulaire tu as le temps de voir le signal bien se degrader avant.

[granier74]

salut,

Je vais finir par croire au pere noel !
J'ai recu une 1ere partie du paquet le 24 au matin (il en manque une partie).
Par contre, ils ont oublié de mettre une notice de montage , c'est plus que du DIY ! c'est du GIY (Guess it yourself !)


@+

[Beach]

Il n'y a jamais de notice... je suis pas surpris

[PhilPagan]

Le contraire m'aurait même surpris José, le Père Noël est plutôt facétieux avec les grands enfants
Mieux vaut évidemment attendre d'avoir tous les éléments avant de commencer le Lego.
En attendant, prépare le schéma de câblage en récupérant les infos sur le net et soumets-le nous pour validation
Ca te permettra de bien rentrer dans le montage, facilitera le câblage et en plus, ça te rassurera!

[granier74]

Le schéma de cablage ...
mince, c'est pas une blague ?!
il est pas pret de voler celui-la, car je vais m'absenter pdt 1 mois ...
bon ok je m'y mets
@+

[PhilPagan]

Nan nan, je suis très sérieux, tu comptais câbler au pif ? [emoji38]
C'est l'occasion de te poser toutes les bonnes questions... et de trouver les réponses

[Vinzzhh]

+1

[granier74]

Salut

bon, blague à part, je pensais bien qu'il y avait du montage à faire mais pas à ce point, le sentiment de frustration est en train de revenir d'un coup la.
Je vais qd même tenter le coup mais je vais vraiment avoir besoin de vous car je pars de loin.
Donc j'ai deja identifié les éléments :
- la PDB
- la FC
- les ESC et le reste

sauf erreur
- la lipo, ESC, FC sont connectés à la PDB
- les moteurs sur les ESC
- le RX sur la FC

J'ai trouvé les schémas suivants :
- sp_racing_pro_f3_anschluss... (mais pas de PDB !!!!)
- x5-hookup-1-1024x766.jpg mais il est question de PCB (et non de PDB, sauf erreur PCB = "circuit imprimé" donc est ce que ca fait reference a la PDB???)

et surtout : viewtopic.php?t=226

d'autres conseils ?

Merci

José

[Belov]

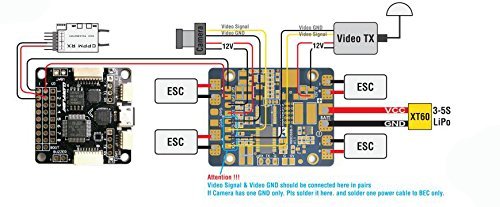

Voici un schéma qui va mieux te guider

Ce n'est sans doute pas la même pdb mais le principe est identique


Pour la partie vidéo (cam + vtx), il faudra que tu détailles plus la carte que tu as

Pour le RX, si c'est un XSR ou X4R-SB, il faut le brancher sur un des grands connecteurs de la FC, celui de gauche quand la flèche est vers le haut. Pour le branchement les 3 1er fils suffisent (noir, rouge, orange)

[Vinzzhh]

La HUBOSD c'est un peu le bordel leur schéma je trouve

C'est quel modèle ta PDB ?
Le plus sympa pour toi serait de trouver son schéma de cablage.
